大型雙驅動平衡機

您當前位置：首頁 > 劍平動平衡機 > 通用平衡機系列 > 雙驅動平衡機 > 大型雙驅動平衡機

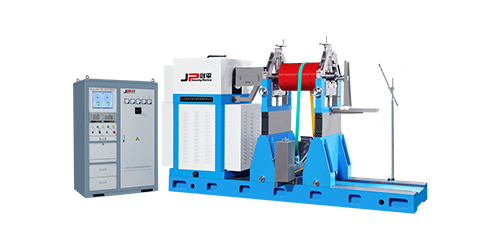

大型雙驅動平衡機

產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

應用范圍

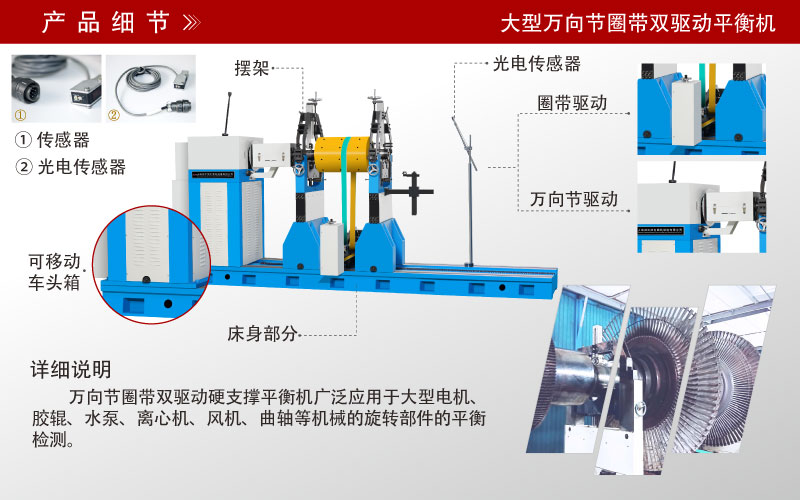

萬向節圈帶雙驅動硬支撐平衡機，廣泛應用于大型電機、膠輥、水泵、離心機、風機、曲軸等機械的旋轉部件的平衡檢測。


產品特點

采用萬向節/圈帶雙驅動方式，萬向節驅動可傳遞更大的動力，運轉更加平衡。圈帶驅動，保證了工件的平衡質量及精度、具有裝卸方便、啟動快、工作效率高等特點。

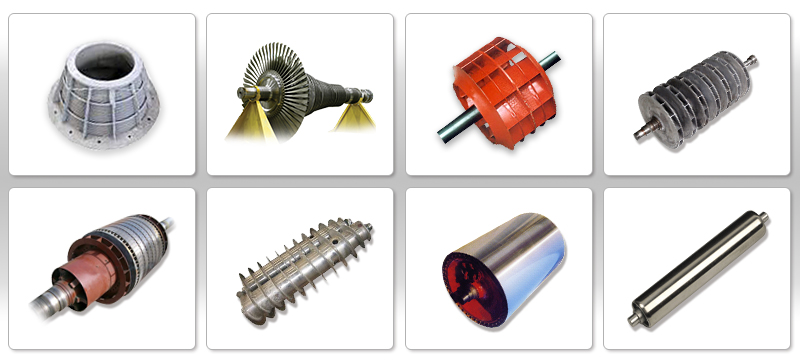

萬向節平衡機適用工件

PHS-10000H/15000H  雙驅動平衡機

技術參數

PHS-10000H

PHS-15000H

工件質量

10000

15000

工件外徑 (mm)

Φ2400

Φ2800

兩支撐間距離

萬向節最小320

圈帶750~3750

萬向節最小450

圈帶750~3580

支承軸徑范圍

···

···

圈帶傳動處直徑

Φ50~1000

Φ50~1300

工件傳動直徑100時轉速(r/min)

795,1853

+無級調速

795,1853

+無級調速

萬向聯軸器端面至右支承座中心距離

4000

4200

主軸轉速(r/min)

133,255,396,634,

970+無級調速

138,237,396,644,

1000+無級調速

電機功率

···

···

萬向聯軸器扭矩(N·m)

···

···

可達剩余不平衡度/每面

··· ···
不平衡減少率URR（%） 95% 95%

輸入電源

三相 380V 50HZ 三相 380V 50HZ

PHS-20000H/30000  萬向節圈帶雙驅動平衡機

技術參數

PHS-20000H

PHS-30000 PHS-50000

工件質量

20000

30000 50000

工件外徑 (mm)

Φ2800

Φ3000 Φ3600

兩支撐間距離

萬向節最小450，

圈帶750-4580

萬向節最小600，

圈帶800

萬向節最小600，

圈帶800

支承軸徑范圍

···

···

···

圈帶傳動處直徑

Φ50~1300

Φ100~1300

Φ100~1400

工件傳動直徑100時轉速(r/min)

795,1853+無級調速

1918+無級調速

1918+無級調速

萬向聯軸器端面至右支承座中心距離

5200

6000

7000

主軸轉速(r/min)

138,237,396,644,

1000+無級調速

138,237,396,644,

1000+無極調速

138,235,348,505,

729,955+無極調速

電機功率

···

···

···

萬向聯軸器扭矩(N·m)

···

··· ···

可達剩余不平衡度/每面

··· ··· ···
不平衡減少率URR（%） 95% 95% 95%

輸入電源

三相 380V 50HZ 三相 380V 50HZ 三相 380V 50HZ


萬向節圈帶雙驅動平衡機
