小型雙驅動平衡機

產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

應用范圍

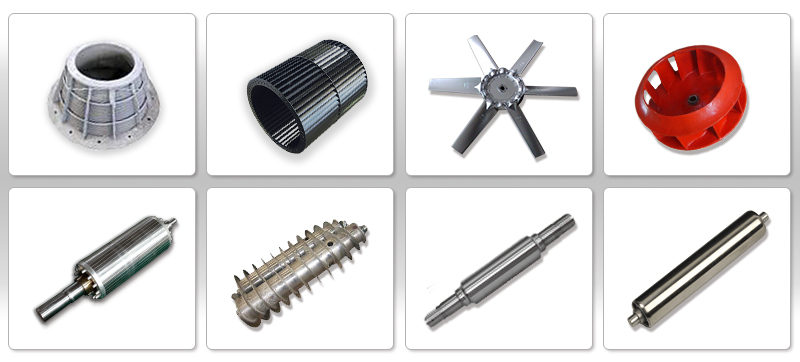

萬向節圈帶雙驅動平衡機,廣泛應用于小型電機、膠輥、水泵、離心機、風機、曲軸等機械的旋轉部件的平衡檢測。


產品特點

采用萬向節/圈帶雙驅動方式,萬向節驅動可傳遞動力,運轉更加平衡。圈帶驅動,保證了工件的平衡質量及精度、具有裝卸方便、啟動快、工作效率高等特點。

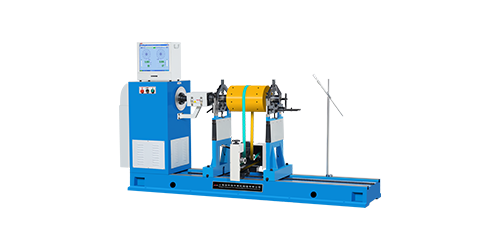

PHS-160H/300H/500H  小型雙驅動平衡機

技術參數

PHS-160H

PHS-300H PHS-500H

工件質量

160

300 500

工件外徑 (mm)

Φ1000

Φ1220 Φ1500

兩支撐間距離

萬向節最小60,

圈帶130-1270

萬向節最小60,

圈帶130-1270

萬向節最小60,

圈帶130-1270

支承軸徑范圍

標準Φ15~75

可增至Φ75~180

標準Φ15~75

可增至Φ75~180

標準Φ15~75

可增至Φ75~180

圈帶傳動處直徑

Φ40~400

Φ40~500

Φ40~600

工件傳動直徑100時轉速(r/min)

1260+無級調速

1260+無級調速

1260+無級調速

萬向聯軸器端面至右支承座中心距離

1500

1500

1500

主軸轉速(r/min)

600,1095+無級調速

600,1095+無級調速

600,1095+無級調速

電機功率

車頭電機3變頻,

驅動架電機1.5變頻

車頭電機3變頻,

驅動架電機1.5變頻

車頭電機4變頻,

驅動架電機2.2變頻

萬向聯軸器扭矩(N·m)

60

60 60

可達剩余不平衡度/每面

··· ··· ···
不平衡減少率URR(%) 95% 95% 95%

輸入電源

三相 380V 50HZ 三相 380V 50HZ 三相 380V 50HZ

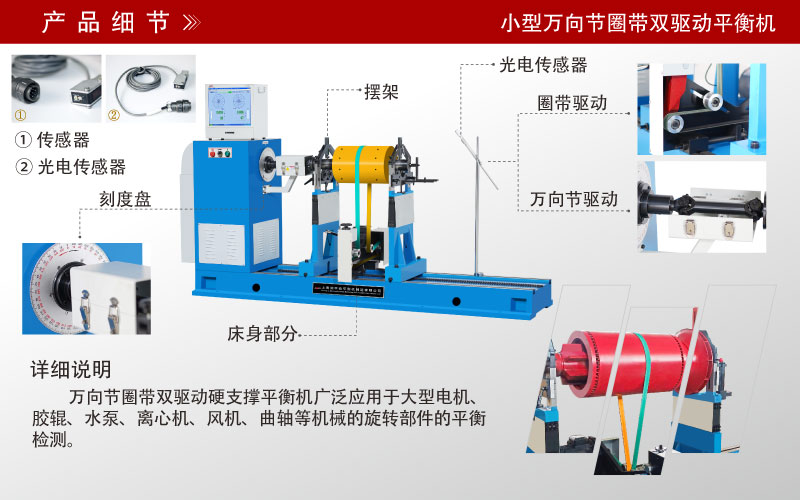

小型萬向節圈帶雙驅動平衡機
