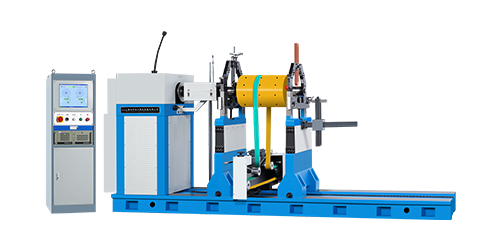

中型雙驅動平衡機

產品描述 產品參數 產品相冊 產品視頻 成交案例 文件下載

應用范圍

萬向節圈帶雙驅動硬支撐平衡機，廣泛應用于中型電機、膠輥、水泵、離心機、風機、曲軸等機械的旋轉部件的平衡檢測。


產品特點

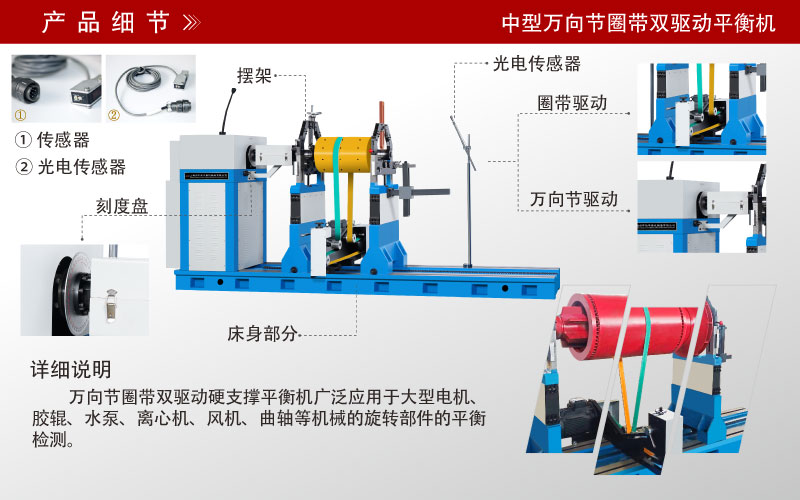

采用萬向節/圈帶雙驅動方式，萬向節驅動可傳遞動力，運轉平衡。圈帶驅動，保證了工件的平衡質量及精度、具有裝卸方便、啟動快、工作效率高等特點。


萬向節平衡機適用工件

PHS-1000H/2000H  雙驅動平衡機

技術參數

PHS-1000H

PHS-2000H

工件質量

1000

2000

工件外徑 (mm)

Φ1600

Φ1800

兩支撐間距離

萬向節最小60

圈帶130~1050

萬向節最小60

圈帶130~1550

支承軸徑范圍

標準Φ25~120

可增至Φ120~240

標準Φ25~120

可增至Φ120~240

圈帶傳動處直徑

Φ40~700

Φ40~800

工件傳動直徑100時轉速(r/min)

1330,1918+無級調速

684,986+無級調速

萬向聯軸器端面至右支承座中心距離

1600

1900

主軸轉速(r/min)

600,1095+無級調速

485,818+無級調速

電機功率

車頭電機4變頻，

驅動架電機4變頻

車頭電機7.5變頻，

驅動架電機5.5變頻

萬向聯軸器扭矩(N·m)

250

300

可達剩余不平衡度/每面

··· ···
不平衡減少率URR（%） 95% 95%

輸入電源

三相 380V 50HZ 三相 380V 50HZ

PHS-3000H/5000  萬向節圈帶雙驅動平衡機

技術參數

PHS-3000H

PHS-5000

工件質量

3000

5000

工件外徑 (mm)

Φ2100

Φ2400

兩支撐間距離

萬向節最小60，

圈帶130-1550

萬向節最小320，

圈帶500-2200


支承軸徑范圍

標準Φ25~120,

可增至Φ120~240

Φ40~380


圈帶傳動處直徑

Φ40~900

Φ50~1000


工件傳動直徑100時轉速(r/min)

884,1139+無級調速

795,1853+無級調速


萬向聯軸器端面至右支承座中心距離

1900

2500


主軸轉速(r/min)

133,255,396,634,

970+無級調速

133,255,396,634,

970+無級調速


電機功率

車頭電機7.5變頻，

驅動架電機7.5變頻


車頭電機15變頻，

驅動架電機15變頻





萬向聯軸器扭矩(N·m)

700

1250

可達剩余不平衡度/每面

··· ···
不平衡減少率URR（%） 95% 95%

輸入電源

三相 380V 50HZ 三相 380V 50HZ


中型萬向節圈帶雙驅動平衡機
